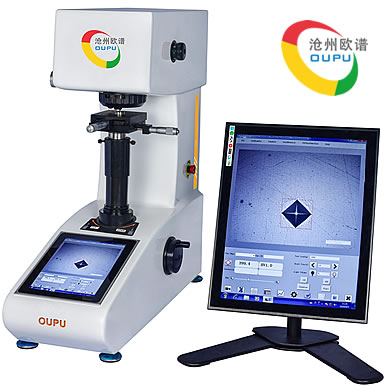

OU2505J集成智能化视觉维氏硬度计

  • OU2505J集成智能化视觉维氏硬度计只需操作一台触摸平板电脑,轻松搞定测量!而且测试所需的全部参数都可直接在电脑上选择,修改,分析。PC端通过通讯协议与硬度计相串连,实现控制硬度计的机械运动部位,可实现:自动多功能塔位,物镜与压头自动识别,自动加载,自动保荷,自动卸载,灯光亮度。通过链接内置CCD测量采集系统,可实时在PC上显示清晰压痕图像动态,还可直接锁定压痕自动测量硬度值,自动保存测试数据,生成报告。操作非常简单快速,消除人为测量误差。集成智能化视觉硬度计,以平板电脑为平台,通过互联网可扩展更多应用功能,也可外接显示器、打印机等设备。
立即咨询
全国热线0317-3038768

详情介绍

一、产品概述

OU2505J集成智能化视觉维氏硬度计只需操作一台触摸平板电脑,轻松搞定测量!而且测试所需的全部参数都可直接在电脑上选择,修改,分析。PC端通过通讯协议与硬度计相串连,实现控制硬度计的机械运动部位,可实现:自动多功能塔位,物镜与压头自动识别,自动加载,自动保荷,自动卸载,灯光亮度。通过链接内置CCD测量采集系统,可实时在PC上显示清晰压痕图像动态,还可直接锁定压痕自动测量硬度值,自动保存测试数据,生成报告。操作非常简单快速,消除人为测量误差。集成智能化视觉硬度计,以平板电脑为平台,通过互联网可扩展更多应用功能,也可外接显示器、打印机等设备。侧摇 升降丝杆采用蜗轮蜗杆结构,传动平稳。
本机配备了维氏自动测量控制系统:可以进行每次加载荷和每次读取压痕的逐次实验。采用了观察方便的ccd摄像头、可在显示器上直接观察测量压痕,测量精确度高,避免人工测量误差。对于设定试验条件,显示结果等均可清楚快捷地操作及显示。通过测量控制软件,可在内置计算机上进行操作方便,实现单点测量可随机测量多点、统计测量数据,任意设定两点或多点测量点的间距作渗层深度测量 可沿X或Y两个方向测量、统计测量数据,根据用户输入的判定值自动计算硬化层深度.统计演算、换算、显示曲线判断是否合格等.可测量零件长度图形保存打印等

二、主要特点

1. 工业平板电脑一体化,USB扩展;
2. 搭载Windows 新操作系统,I7处理器;
3. 内置CCD图像自动测量系统;
4. 压痕直观显示,硬度自动测量;
5. 自动记录测量数据,可生成硬度-深度曲线,保存成WORD文档;
6. 高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
7. 内置PC上可直观显示硬度值,换算硬度,试验方法,试验力,亮度、保荷时间,测量次数,统计数据,上下限测量范围、测试时间等试验过程直观明了;
8. 光学系统亮度可调范围:0-100;
9. 可无限存储测试报告数据;
10. 试验力单位可以手动选择相互转换,转换单位为:(Kgf,N);
11. 可同时显示:最大值,最小值,平均值,最大误差等;
12. 转换标尺,并可切换:国家标准,美标以及国际标准,共可转换18个测量标尺:HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HV、HK、HBW;
13. 双物镜都可直接测量硬度;
14. 可设置上下限测量范围,在主测量界面显示;
15. 测量标尺可转换成HK努氏硬度;
16. 操作系统可中英文转换;
17. 内置测量系统可自动测量得出硬度值;
18. 铸铝壳体一次成型结构稳定不变形,纯白汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
19. 我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;

三、软件特点

1、硬度计控制: 系统提供串口通信控制硬度计操作如转物镜、加载、设置保载时间、调节灯光亮度、试验力调节反馈等;
2、自动测量:系统自动测量压痕,并自动绘制硬化曲线,更新统计结果等;
3、手动测量:系统提供手动测量,方法包括四点测量和对角测量;
4、硬度值转换、修正、有效验证: 系统可同时将测得的显微维氏硬度值转换到其它多个硬度标尺如HB、HR等;可对球面圆柱面样品测量值进行修正;可对样品测量值进行有效验证;
5、数据统计:自动计算测量硬度的平均值、方差、Cp、 Cpk等统计值,并可选自动保存;
6、数据储存:单个测量数据和图像等可保存于一个文档供以后调出,并可选自动保存;
7、测试报告: 自动生成WORD或EXCEL文档报表;用户可定制报表格式;标准格式包括每单个硬度测量值、统计值、压痕图像、和硬化曲线等;
8、努氏硬度: 可设置为努氏硬度测量;
9、断裂韧性: 可设置为测量压痕断裂韧性;
10、其它功能:显微图像处理与测量系统的所有功能,包括图像拍摄、标定、图像处理、几何测量、文档标注、相册管理、和定倍打印等;

四、主要用途和适用范围

1、 钢铁,有色金属,金属箔,硬质合金,金属薄板,微观组织;
2、 渗碳,渗氮和脱碳层,表面硬化层,电镀层,涂层;
3、 玻璃,晶片;

五、硬度计主要技术参数

硬度范围
5-3000 HV
硬度标尺
HV0.3、HV0.5、HV1、HV2、HV3、HV5
试验力
0.3kgf、0.5kgf、1kgf、2kgf、3kgf、5kgf
2.94N、4.9N、9.8N、19.6N、29.4N、49N
单位转换
布氏,洛氏,努氏(并可切换:ASTM、ISO、JJG标准)
硬度值
PC自动测量硬度
合格判定
可设置合格范围,机器自动提醒是否合格
语言切换
中英文系统随时切换
误差修正
系统随时校准硬度
标尺转换
HK(努氏)
硬度值换算
布氏、洛氏、维氏
测试报告
自动生成
加载控制
自动加载,自动保持,自动卸载
物镜与压头
自动切换
光通道
支持双通道
试验力保持时间
5~60s
试验力选择
外置式选力旋钮,试验力自动在电脑上显示
物镜放大倍数
10×,20×
光学系统
总放大倍数(μm):100×(观察), 200×(测量)
     测量范围:400μm
光学系统分辨率
0.125μm
XY试台
尺寸:100×100mm
     行程范围:25×25mm
     最小读数:0.01 mm
试件最大高度
150mm
试件最大宽度
120mm
电源电压
AC220V/50HZ
外型尺寸
620×230×630mm
重量
60kg
执行标准
ISO 6507、ASTM E384、JIS Z2244、GB/T 4340.2


六、标准配置

显微维氏压头
1只
10X物镜
1只
砝码杆
1个
20X物镜
1只
砝码
6片
XY十字工作台
1个
薄片夹持台
1个
平口夹持台
1个
细丝夹持台
1个
标准维氏硬度块
2块
无线鼠标
1个
水平调节螺钉
4只
螺丝刀
2个
水平仪
1个
电源线
1根
保险丝
2个
防尘罩
1个
日本ARTRAY工业相机
1台
光学转接管
1套
自动测量控制系统(内装)
1套
加密狗
1个
PC电脑(内装)
1台
触摸屏外置控制器
1台
备用卤素灯泡
1个
网络端口
1个
USB接口
3个
说明书合格证
1份


七、仪器选型表

型号

OU2505/10

OU2530/50

OU2505S/10S

OU2530S/50S

OU2505C/10C

OU2530C/50C

OU2505J/10J

OU2530J/50J

OU2505Q/10Q

OU2530Q/50Q

主要功能
常规维氏硬度计
自动转塔(可选)
打印机(可选)
测摇升降(可选)
测试系统(可选)

数显维氏硬度计

自动输入对角线长度

大屏显示

自动转塔(可选)
打印机(可选)
测摇升降(可选)
测试系统(可选)

触屏维氏硬度计

7寸彩色触摸屏

自动输入对角线长度

自动校准误差

自动转塔(可选)
打印机(可选)
测摇升降(可选)
测试系统(可选)

数显集成维氏硬度计

自动输入对角线长度

工业平板电脑一体

自动转塔
打印机
测摇升降
测试系统

全自动维氏硬度计

7寸彩色触摸屏

自动输入对角线长度

自动校准误差

自动转塔
XYZ自动调节
打印机
测摇升降
测试系统

测量范围
5-3000HV
试验力

OU2505/05S/05C/05J/05Q : 0.3、0.5、1.0、2.0、3.0、5.0kgf

OU2510/10S/10C/10J/10Q : 0.3、0.5、1.0、3.0、5.0、10.0kgf
       OU2530/30S/30C/30J/30Q : 1.0、3.0、5.0、10.0、20.0、30.0kgf

OU2550/50S/50C/50J/50Q : 1.0、5.0、10.0、20.0、30.0、50.0kgf

硬度标尺

OU2505/05S/05C/05J/05Q : HV0.3、HV0.5、HV1、HV2、HV3、HV5

OU2510/10S/10C/10J/10Q : HV0.3、HV0.5、HV1、HV3、HV5、HV10
       OU2530/30S/30C/30J/30Q : HV1、HV3、HV5、HV10、HV20、HV30

OU2550/50S/50C/50J/50Q :HV1、HV5、HV10、HV20、HV30、HV50

单位转换
布氏、洛氏、努氏

布氏、洛氏、努氏

(主界面可同时显示4个转换标尺,并可切换:ASTM、ISO、JJG标准)

标尺转换
HK努氏
加载控制
自动加载、自动保持、自动卸载
试验力保持时间
5-60s
试验力选择
外置式选力旋钮,试验力自动显示在LCD屏上
物镜放大倍数
10×、20×
光通道
双光通道(目镜及CCD摄象通道)
对角线长度输入
手动
自动
自动
自动
自动
光学系统分辨率
0.5μm
0.125μm
0.125μm
0.125μm
0.125μm
硬度显示
LCD屏
LCD大屏
7寸液晶触摸屏
工业平板电脑
7寸液晶触摸屏
语言切换
×
×
中英文系统
中英文系统
中英文系统
误差修正
×
×
合格判定
×
×
光学系统
总放大倍数(μm):100×(观察), 200×(测量); 测量范围(μm):400;
试件最大高度
165mm
压头中心至机壁距离
130mm
电源
AC220V/50/60Hz
外型尺寸
585×200×630mm(长×宽×高)
重量
45kg
